基于Ubuntu_amd64平台定制Ubuntu20_04_arm64_iso

本文详细描述了如何在PC机虚拟机上定制一个能在arm64平台上安装的Ubuntu20操作系统iso。
大致过程分三步，
第一步基于目标板编译出对应的内核镜像包。
第二步用第一步编译出来内核镜像包替换官方发布的ubuntu-20.04.3-live-server-arm64.iso中的内核镜像包
第三步将替换了内核镜像包的ubuntu-20.04.3-live-server-arm64_customize.iso拷贝到U盘，通过目标板端的BIOS引导U盘启动安装。

内核镜像包制作

内核源码打包

从linux kernel官网下载5.4.96内核包,下载网址：linux-5.4.96.tar.gz。

内核编译

针对目标板编译出内核镜像，这不是本章节重点，这里不叙述详细过程。
编译得到：

1. linux-headers-5.4.96_arm64.deb //Linux头文件
2. linux-image-5.4.96_arm64.deb   //Linux内核镜像

ISO定制

准备工作

1. 从ubuntu官网下载原始ISO:ubuntu-20.04.3-live-server-arm64.iso。
2. 已制作好的5.4.96内核镜像包：

   linux-headers-5.4.96_arm64.deb //Linux头文件
   linux-image-5.4.96_arm64.deb   //Linux内核镜像

3. 获取net-tools_1.60+git20161116.90da8a0-1ubuntu1_arm64.deb包。

ISO定制交叉环境构建

如果是基于ARM服务器那么跳过这个交叉环境构建步骤;如果是x86服务器则需要构建一个模拟器来构建镜像定制交叉环境;可以通过docker或者qemu模拟器方式构建；本文通过qemu构建交叉环境;

准备工作

准备具有root权限的arm服务器或者基于x86服务器创建一个ARM虚拟机

安装qemu

sudo apt install -y qemu-system-arm

安装aarch64架构的系统

下载aarch64对应的UEFI固件QEMU_EFI.fd。

创建虚拟机工作目录

mkdir qemu_system //虚拟机启动所需文件都放在该目录下;

将QEMU_EFI.fd拷贝到qemu_system目录下

下载虚拟机操作系统

ubuntu-18.04-server-arm64.iso，这个操作系统是运行在QEMU虚拟机上的arm64操作系统。要定制arm64的Ubuntu ISO，就需要在arm64环境下制作，运行在PC上的VM虚拟机只能安装amd64的Ubuntu版本。

创建虚拟硬盘

利用qemu-img指令可以创建1个空的虚拟硬盘,便于后面安装的时候将系统安装到虚拟硬盘上;在qemu_system目录下执行如下指令:

xxx@szxphisprb03543:~/pc/emei/ubuntu/qemu_system$qemu-img create ubuntuimg.img 40G

基于QEMU创建arm64虚拟机

1. 在qemu_system目录下执行如下命令:

   qemu-system-aarch64 -m 2048 -cpu cortex-a57 -smp 2 -M virt -bios QEMU_EFI.fd -nographic -drive if=none,file=ubuntu-18.04-server-arm64.iso,id=cdrom,media=cdrom -device virtio-scsi-device -device scsi-cd,drive=cdrom -drive if=none,file=ubuntuimg.img,id=hd0 -device virtio-blk-device,drive=hd0

2. 执行上述命令后,会出现安装界面,直接回车选择安装Ubuntu Server，装完成后就可以看到提示登录的命令了。
3. 编写虚拟机启动脚本，方便下次启动虚拟机，在qemu_system目录下新建run.sh文件,编写run.sh内容如下：

   qemu-system-aarch64 -m 2048 -cpu cortex-a57 -smp 2 -M virt -bios QEMU_EFI.fd -nographic  -device virtio-scsi-device -drive if=none,file=ubuntuimg.img,format=raw,index=0,id=hd0 -device virtio-blk-device,drive=hd0 -net nic -net user

创建root用户

sudo passwd root

退出虚拟机

sudo poweroff

启动已安装的虚拟机

在qemu_system目录下执行./run.sh

虚拟机和宿主机文件拷贝

可以使用scp协议复制文件,主机(host)下的默认IP：10.0.2.2，其中username就是在宿主机的用户名:

宿主机->虚拟机的文件传输:执行 scp username@10.0.2.2:xxx ./
虚拟机->宿主机的文件传输:执行 scp -r ./yyy username@10.0.2.2:/home/user/zzz

安装必要的工具

虚拟机的/etc/apt/source.list内容为对应正确的资源服务器,海思内部服务器参考脚本附件;

apt-get update
apt-get install liblz4-tool
apt install genisoimage

ISO定制步骤

1. 服务器创建一个目录（此处是ubuntu_live），并将ubuntu-20.04.3-live-server-arm64.iso放入

   root@kwephicprd24193:~/ubuntu_live# ls
   ubuntu-20.04.3-live-server-arm64.iso

2. 创建一个mnt目录，用于挂载iso。

   root@kwephicprd24193:~/ubuntu_live# mkdir mnt
   root@kwephicprd24193:~/ubuntu_live# mount -o loop ubuntu-20.04.3-live-server-arm64.iso mnt

3. 创建extract-cd目录，将iso内容提取到该目录，后续用于定制后重新打包。

   root@kwephicprd24193:~/ubuntu_live# mkdir extract-cd
   root@kwephicprd24193:~/ubuntu_live# rsync --exclude=/casper/filesystem.squashfs -a mnt/ extract-cd

4. 解压filesystem.squashfs文件系统，生成squashfs-root目录。

   root@kwephicprd24193:~/ubuntu_live# unsquashfs mnt/casper/filesystem.squashfs

5. 将制作好的5.4.96内核包和所有用户态deb包拷贝到home目录下。这里需要说明下，如果不联网安装，需要把net-tools_1.60+git20161116.90da8a0-1ubuntu1_arm64.deb工具一并拷贝到home目录下，便于系统安装完成后配置ip。

   root@kwephicprd24193:~/ubuntu_live# cp [user_path]/*deb squashfs-root/home/

6. chroot到文件系统目录进行定制。

   root@kwephicprd24193:~/ubuntu_live# chroot squashfs-root/

7. 挂载相关目录（注意后面要卸载）

   mount -t proc none /proc
   mount -t sysfs none /sys
   mount -t devpts none /dev/pts

8. 为了避免区域问题以及导入 GPG keys，配置如下环境变量。

   export HOME=/root
   export LC_ALL=C

9. 安装home下所有deb包

   dpkg -i /home/*.deb
   ubuntu20.04.3安装5.4.96内核包过程中更新initrd会有cryptsetup报错，这个可以先忽略。

10. 修改initrd压缩格式为lzma

    vi /etc/initramfs-tools/initramfs.conf
    修改COMPRESS=lzma
    说明：后面initrd需进行定制，重新打包成lz4不可用，因此改成lzma。

11. 删除home所有deb包。

    rm /home/*.deb
    修改ko_load.conf 在soc_vou 前面增加 uapi_panel
    vi /usr/lib/modules-load.d/ko_load.conf
    uapi_panel
    soc_vou

12. 清理环境并退出chroot，依次执行如下命令：

    apt-get clean
    rm -rf /tmp/* ~/.bash_history
    umount /proc
    umount /sys
    umount /dev/pts
    export HISTSIZE=0
    exit
    umount mnt

13. 制作EFI

    root@kwephicprd24193:~/ubuntu_live# mount -o loop extract-cd/boot/grub/efi.img mnt
    root@kwephicprd24193:~/ubuntu_live# cp mnt/efi extract-cd/ -rf
    root@kwephicprd24193:~/ubuntu_live# umount mnt

14. 替换内核

    root@kwephicprd24193:~/ubuntu_live# cp squashfs-root/boot/vmlinuz-5.4.96-pangum900+ extract-cd/casper/vmlinuz

15. 制作并替换initrd

    系统原始的initrd目录为extract-cd/casper/initrd，其格式为lz4格式，因此先使用lz4解压（服务器需安装liblz4-tool）：
    新建目录：
    解压后的initrd_new为cpio格式，进一步解压（注意创建一个目录将initrd_new放进去，因为会解压到当前目录）
    mkdir initrd
    cp extract-cd/casper/initrd ./initrd/
    cd ./initrd
    lz4 -d initrd initrd_new
    mkdir -p initrd_bak
    cp initrd_new initrd_bak/
    cd initrd_bak/
    cpio -i < initrd_new
    rm -rf initrd_new
    cd ../..
    同理将squashfs-root/boot/initrd.img-5.4.96-pangum900+解压（该文件生成时COMPRESS还没改成lzma，因此还是lz4格式）。
    cp squashfs-root/boot/initrd.img-5.4.96-pangum900+ ./initrd/
               cd ./initrd
    lz4 -d initrd.img-5.4.96-pangum900+ initrd.img-5.4.96-pangum900+_new   //lz4 压缩
    mkdir -p initrd_pg_bak
    mv initrd.img-5.4.96-pangum900+_new ./initrd_pg_bak
    cd ./initrd_pg_bak
    cpio -i < initrd.img-5.4.96-pangum900+_new
    cd ..
    将ubuntu原始initrd下usr/lib/modules/下目录内容删除，然后将initrd.img-5.4.96-pangum900+解压后usr/lib/modules/目录下的5.4.96-pangum900+完整拷贝到ubuntu原始initrd对应目录下。
    rm -rf ./initrd_bak/usr/lib/modules/*
    cp -rf ./initrd_pg_bak/usr/lib/modules/* ./initrd_bak/usr/lib/modules/
    接下来重新打包生成initrd:
    先打包成cpio格式（注意删除目录下解压前的cpio文件）：
    cd ./initrd_bak
    find ./ |cpio -o -H newc > initrd-new.cpio
    再将cpio文件压缩为lzma格式：
    lzma initrd-new.cpio
    cd ../..
    生成的initrd-new.cpio.lzma文件即为定制内核后的initrd文件，将该文件替换到ubuntu目录中：
    root@kwephicprd24193:~/ubuntu_live# cp ./initrd/initrd_bak/initrd-new.cpio.lzma squashfs-root/boot/initrd.img-5.4.96-pangum900+
    root@kwephicprd24193:~/ubuntu_live# cp ./initrd/initrd_bak/initrd-new.cpio.lzma extract-cd/casper/initrd

16. 重新制作并替换文件系统（在ubuntu_live目录下执行）

    rm extract-cd/casper/filesystem.manifest
    chroot squashfs-root dpkg-query -W --showformat='${Package}${Version}\n' > extract-cd/casper/filesystem.manifest
    rm extract-cd/casper/filesystem.squashfs  （若filesystem.squashfs存在需要删除）
    mksquashfs squashfs-root extract-cd/casper/filesystem.squashfs

17. 更新iso中的md5sum（在ubuntu_live目录下执行）

    rm extract-cd/md5sum.txt
    cd extract-cd && find . -type f -print0 | xargs -0 md5sum > md5sum.draft
    cd ..
    cat extract-cd/md5sum.draft | grep -v md5sum.draft | grep -v isolinux/boot.cat > extract-cd/md5sum.txt
    rm extract-cd/md5sum.draft

18. 制作新的iso文件（在ubuntu_live目录下执行），本文档以ubuntu_customized_20.04.3.iso命令

    mkisofs -r -o ubuntu_customized_20.04.3.iso extract-cd/

    生成的.iso文件即为定制完成的ISO镜像。

说明：使用U盘安装系统时，需要配置grub，所以需要提前把extract-cd/下的boot和efi文件夹拷贝出来备用。

脚本整理如下：

#!/bin/bash
#############################################################################################
#######################     var  ######################
#############################################################################################

echo "制作ubuntu 20.4"
echo "创建2个文件夹：deb 和 ubuntu_live, deb 放所有的 deb 补丁和kernel deb"
echo "ubuntu_live 放此脚本和ubuntu-20.04.3-live-server-arm64.iso"
echo "create ubutnu 20.4 iso"
work_root=`pwd`

function delcustomerdir()
{
for dir in ./*
do
#  echo $dir
  if [ $dir = ./mnt ]; then

          echo "del ./mnt"
          rm -rf ./mnt;

  fi

  if [ "$dir" = "./extract-cd" ]; then

          echo "del ./extract-cd";
          rm -rf ./extract-cd
  fi

  if [ "$dir" = "./initrd" ]; then


          echo "del ./initrd";
          rm -rf ./initrd
   fi
done
}


function step1_8()
{
mkdir mnt
mount -o loop ubuntu-20.04.3-live-server-arm64.iso mnt
mkdir extract-cd
rsync --exclude=/casper/filesystem.squashfs -a mnt/ extract-cd
unsquashfs mnt/casper/filesystem.squashfs
cp ../deb/*deb  squashfs-root/home/
cp ./create_ubuntu_20.4.sh squashfs-root/home/
chroot squashfs-root/ /home/create_ubuntu_20.4.sh
}

function step9_12()
{
mount -t proc none /proc
mount -t sysfs none /sys
mount -t devpts none /dev/pts
export HOME=/root
export LC_ALL=C
dpkg -i /home/*.deb
echo "+++++修改压缩方式为lzma++++++"
sed -i "s/COMPRESS=gzip/COMPRESS=lzma/g" /etc/initramfs-tools/initramfs.conf
echo "+++++11l++++++"
rm /home/*.deb
sed -i "s/soc_vou/uapi_panel\nsoc_vou/g" ./usr/lib/modules-load.d/ko_load.conf
echo "+++++11l++++++"
apt-get clean
rm -rf /tmp/* ~/.bash_history
rm /home/create_ubuntu_20.4.sh
umount /proc
umount /sys
umount /dev/pts
export HISTSIZE=0
exit
umount mnt
}

function step13_18()
{
echo "+++++13 制作UEFI++++++"
mount -o loop extract-cd/boot/grub/efi.img mnt
cp mnt/efi extract-cd/ -rf
umount mnt

echo "+++++14 替换内核++++++"
cp squashfs-root/boot/vmlinuz-5.4.96-pangum900 extract-cd/casper/vmlinuz

echo "+++++15 制作并替换initrd++++++"
mkdir initrd
cp extract-cd/casper/initrd ./initrd/
cd ./initrd
lz4 -d initrd initrd_new
mkdir -p initrd_bak
cp initrd_new initrd_bak/
cd initrd_bak/
cpio -i < initrd_new
rm -rf initrd_new
cd ../..

cp squashfs-root/boot/initrd.img-5.4.96-pangum900 ./initrd/
cd ./initrd
lz4 -d initrd.img-5.4.96-pangum900 initrd.img-5.4.96-pangum900_new
mkdir -p initrd_pg_bak
mv initrd.img-5.4.96-pangum900_new ./initrd_pg_bak
cd ./initrd_pg_bak
cpio -i < initrd.img-5.4.96-pangum900_new
cd ..

rm -rf ./initrd_bak/usr/lib/modules/*
cp -rf ./initrd_pg_bak/usr/lib/modules/* ./initrd_bak/usr/lib/modules/

cd ./initrd_bak
find ./ |cpio -o -H newc > initrd-new.cpio

lzma initrd-new.cpio
cd ../..


cp ./initrd/initrd_bak/initrd-new.cpio.lzma squashfs-root/boot/initrd.img-5.4.96-pangum900
cp ./initrd/initrd_bak/initrd-new.cpio.lzma extract-cd/casper/initrd


echo "+++++16 重新制作并替换文件系统++++++"

rm extract-cd/casper/filesystem.manifest
chroot squashfs-root dpkg-query -W --showformat='${Package}${Version}\n' > extract-cd/casper/filesystem.manifest
rm extract-cd/casper/filesystem.squashfs
mksquashfs squashfs-root extract-cd/casper/filesystem.squashfs

echo "+++++17 更新iso中的md5sum++++++"

rm extract-cd/md5sum.txt
cd extract-cd && find . -type f -print0 | xargs -0 md5sum > md5sum.draft
cd ..
cat extract-cd/md5sum.draft | grep -v md5sum.draft | grep -v isolinux/boot.cat > extract-cd/md5sum.txt
rm extract-cd/md5sum.draft

echo "+++++18 制作新的iso文件++++++"
mkisofs -r -o ubuntu_customized_20.04.3.iso extract-cd/
echo "sucess create the os !!! "
}




if [ "$work_root" == '/' ]; then
   echo ">>>>>>>>enter custom root enviroment<<<<<<<<<<!"
 	 step9_12
else
  echo ">>>>>>>>enter server enviroment<<<<<<<<<<!"
  step1_8
  step13_18
fi

ISO镜像安装

准备工作

1. 已定制好的ISO镜像（ubuntu_customized_20.04.3.iso）
2. 依赖的硬件环境：目标板、U盘、SSD
3. BIOS引导环境OK

制作安装U盘

1. 使用32G以上的U盘，并格式化为vfat格式。
   参考命令：

   mkfs.vfat /dev/sda

2. 修改boot和efi
   ISO定制中已说明，需要把extract-cd/下的boot和efi文件夹拷贝出来备用。这里需要对boot/grub/grub.cfg修改，修改grub.cfg方法：从第10行“menuentry “Install Ubuntu Server” {”开始一直到最后全部删除。增加以下修改：

   menuentry "Install Ubuntu Server" {
           set gfxpayload=keep
           set rootdelay=90
           set isofile=/ubuntu_customized_20.04.3.iso
           loopback loop (hd0,msdos1)$isofile
           linux  (loop)/casper/vmlinuz iso-scan/filename=$isofile ro quiet splash ---
           initrd  (loop)/casper/initrd
   }

   ubuntu_customized_20.04.3.iso：定制化ISO镜像名称，根据实际情况修改；
   (hd0,msdos1)：grub中读到的U盘名称，不同U盘可能名称不同。有可能是(hd0)或者其他。
3. 修改后把boot和efi文件夹连同已定制好的ISO镜像一同拷贝到U盘根目录下。此时U盘根目录下内容如下

   Boot、efi和ubuntu_customized_20.04.3.iso。

启动U盘安装

!!! 以下安装流程请在串口下进行操作

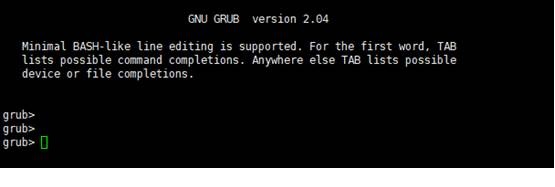

1. 插入U盘，目标板上电，如果已设置从U盘启动，则会进入如下GRUB；如果没有设置从U盘启动，需在启动过程中按ESC后进入UEFI界面选择U盘启动。依次选择Boot Manager ->UEFI Kingston xxxxxxx进入GRUB，U盘名称请以实际识别为准。

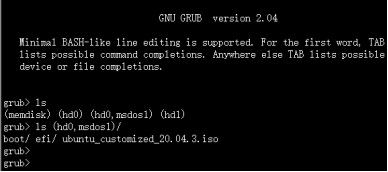

2. 在grub界面确认U盘的盘符，本文为(hd0,msdos1)，以下可以确认：


3. 执行以下命令引导ubuntu安装

   set root=(hd0,msdos1)
   set prefix= (hd0,msdos1)/boot/grub
   normal



4. 选择Install Ubuntu Server进入安装流程

5. 等待文件校验及内核启动后，界面如下：

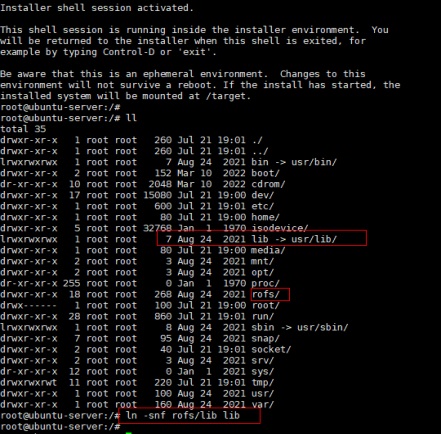

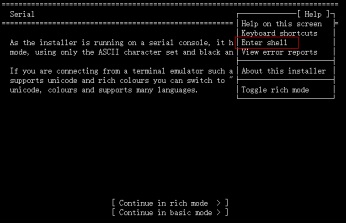

6. 通过键盘上键选中[Help]，进入shell中，当前lib指向usr/lib，而定制的内核挂载在rofs下，因此需要执行以下命令修改：

   ln -snf rofs/lib lib



7. 之后执行exit退出shell，选择Continue in rich mode.

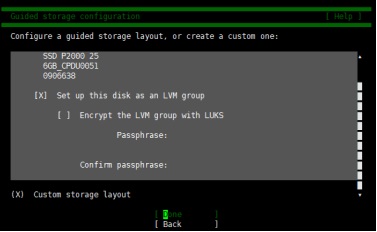

8. 由于一些功能依赖swap和/data分区，请使用手动分区。进入到分区页面后，选择Custom Storage layout后，选择done.

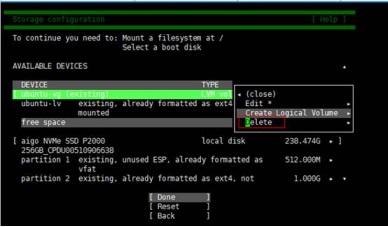

   若存在已有的逻辑设备，选择Delete删除：

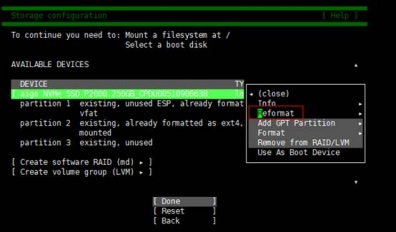

   选择Reformat将硬盘分区重置：


9. 以上工作完成后，开始分区操作。参考分区操作如下:

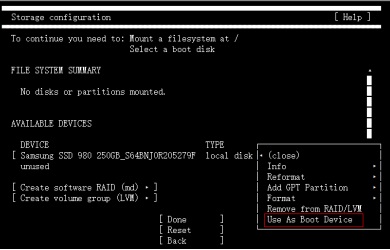

   选择Use As Boot Device将硬盘设置为Boot Device，此时会生成efi分区。

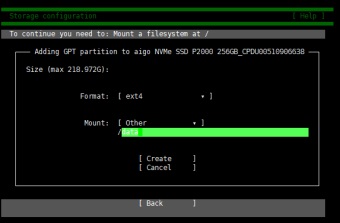

   添加一个5G的data分区：

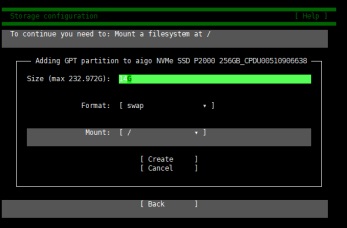

   添加一个14G的swap分区：

   以上未提到的boot分区、根分区、home分区等请自行分配。

10. 按照提示安装完成后重启，拔出U盘即可。

Ubuntu_Desktop桌面安装

Ubuntu20.04系统安装后默认不带桌面，所以配置网络后需要安装桌面。

1. 安装桌面根据网络情况耗时较长，请耐心等待。安装指令如下:

   apt-get install ubuntu-desktop

2. 安装完成后，需重启系统。

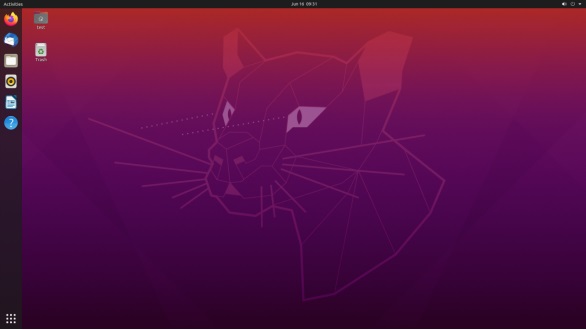

3. 系统启动出现登录窗口后，输入密码正常进入系统桌面。如下图：
