使用strace工具跟踪系统调用和信号

strace介绍及移植

strace介绍

strace是一个很有用的诊断、学习、调试工具。使用时无需重新编译程序，这也使得可以用来跟踪没有源代码的程序。系统调用和信号是发生在用户空间和内核空间边界处的事件，检查这些边界事件有助于隔离错误、检查完整性、跟踪程序。
使用strace工具来执行程序时，它会记录程序执行过程中调用的系统调用、接收到的信号。通过查看记录结果，可以知道程序打开了哪些文件、是否打开成功、对文件进行了哪些读写操作、映射了哪些内存、向系统申请了多少内存等。

strace移植

略

使用strace来调试程序

strace的用法

直接运行strace可以看到它的用法，如下所示：

strace
usage：strace [-dffhiqrttTvVxx] [-a column] [-e expr] ... [-o file]
            [-p pid] ... [-s strsize] [-u username] [-E val=val] ...
            [command [arg ...]]
    or: strace -c [-e expr] ... [-O overhead] [-S sortby] [-E var=val] ...
        [command [arg ...]]

上面的“[command [arg …]]”表示要执行的程序及其参数；前面是各种选项。下面是几个常用的选项。
-f：除了跟踪当前进程外，还跟踪其子进程。
-o file：将输出信息写到文件file中，而不是显示到标准错误输出（stderr）。
-p pid：绑定到一个由pid对应的正在运行的进程。此参数常用来调试后台进程。
-t：打印各个系统调用被调用时的绝对时间，想观察程序的各部分的执行时间可以使用这个选项。
-tt：与选项t相似，打印时间精度为μs。
-r：与选项t相似，打印时间为相对时间

strace输出结果分析

使用strace的最简单的例子为：

strace cat /dev/null

它的输出结果如下，其中的省略号表示还有其他系统调用

execve("/bin/cat",["cat","/dev/null"],[/*6 vars */]) = 0
... ...
open("/lib/librcypto.so.1",O_RDONLY) = 3
... ...
open("/lib/libm.so.6",O_RDONLY) = 3
... ...
open("/lib/libc.so.6",O_RDONLY) = 3
... ...
open("/dev/null",O_RDONLY | O_LARGEFILE) = 3
read(3,"",8192) = 0
close(3) = 0
...

第1行表示通过系统调用execve来建立一个进程，他就是“cat /dev/null”对应的进程。在控制台中执行各种命令，比如“ls”、“cd”时，都是通过系统调用execv来建立它们进程的。通过strace，可以看到程序运行的细节。
第2-7行打开动态链接库，如果cat程序是静态链接的，这几个步骤将不需要。
第9-10行才是“cat /dev/null”命令的真正处理过程，首先打开“/dev/null”文件，然后读取它的内容。
在strace的输出过程中，每一行对应一个系统调用：左起是系统调用的名字，紧接着是被包含在括号中的参数，最后是它的返回值，比如上面输出结果的第7行。
系统调用出错时（返回值通常是-1），在返回值的后面会打印错误记号及其注释，比如：

open("/foo/bar",O_RDONLY) = -1 ENOENT (No such file or directory)

接收信号时会将信号记号及其注释打印出来，比如执行以下命令使用strace在后台开启一个sleep进程，然后向这个进程发送SIGINT信号。

strace -o sleep.log sleep 100 &
kill -INT 868   //假设sleep的进程号为868，可以使用ps命令查看

在sleep.log文件中可以发现如下字样，表示接收到SIGINT信号，它是“Interrupt”信号。

--- SIGINT (Interrupt) @ 0 (0) ---
+++ killed by SIGINT +++

对系统调用的参数，有多种打印格式，往往让人一目了然。下面是一些常见的格式：

open("xyzzy",O_WRONLY | O_APPEND | O_CREATE, 0666) = 3
lstat("/dev/null",{st_mode = S_IFCHR | 0666,st_rdev = makede(1,3),...}) = 0
lstat("/foo/bar",0xb004) = -1 ENOENT (No such file or directory)
read(3,"root::0:0:System Administrator:/"...,1024) = 422

第1行的系统调用open有3个参数，第一个为文件名，使用字符串格式表示；第二个为flag标志，它由3个按位相或的宏组成；第三个为mode参数，它使用八进制表示。
第2行系统调用lstat的第二个参数的数据类型为“struct stat”，它被展开了。lstat的第一个参数是输入参数，第二个参数是输出参数。如果系统调用失败，相应的输出参数不会被展开，比如第3行的第二个参数。
当参数是字符串指针时，这些字符串将被打印出来。默认只打印字符串的前32字节，其余字节使用省略号表示，这个省略号紧跟在双引号包含起来的被打印字符之后，比如第4行的第二个参数。
对于比较简单的指针或者数组，它们的内容被中括号包含起来，其中的各个元素使用逗号来分离，比如：

getgroups(32,[100,0]) = 2

最后，位的集合（bit-sets）也是使用中括号包含起来的，其中的元素以空格分离，比如：

sigprocmask(SIG_BLOCK,[CHLD TTOU],[ ]) = 0

上面代码的第二个参数是两个信号SIGCHLD和SIGTTOU的集合。有时候集合的元素很多，只打印出不使用的元素比较直观，这时可以加上前缀“`”，比如下面语句中第二个参数表示信号的全集：

sigprocmask(SIG_UNBLOCK,`[],NULL) = 0

调试程序

在前面移植基于X的GUI程序时，就多次使用strace工具来跟踪程序，根据其中的出错信息建立一些必需的目录，复制字库到特定的目录等。当不了解一个程序依赖于哪些目录和文件时，可以使用strace工具来跟踪它。
下面举几个例子来说明如何使用strace来调试程序。

1. 使用strace来定位gtkboard的警告信息。
   通过以下命令启动gtkboard。

   strace -o gtkboard.log gtkboard &

   然后查看gtkboard.log文件，发现如下字样：

   open("/usr/lib/gconv/gconv-modules.cache",O_RDONLY) = -1 ENOENT (No such file or directory)
   open("/usr/lib/gconv/gconv-modules",O_RDONLY) = -1 ENOENT (No such file or directory)
   write(2,"\n(gtkboard:855):GLib-WARNING **"...,82) = 82

   而交叉编译工具链中lib目录下刚好有gconv目录，把它复制到开发板根文件系统的/usr/lib目录后重新启动gtkboard，这些警告信息消失。
2. 使用strace来测量程序的执行时间
   如果发现某个程序突然执行得很慢，通常需要找出其中哪部分代码执行得时间过长。使用strace工具可以轻松达到这个目的。
   执行以下命令，可以发现第2行和第3行的时间相差2s左右，符合“sleep2”意图。

   strace -r sleep 2
   ... ...
   01   0.002608 rt_sigprocmask(SIG_SETMASK, [], NULL, 8) = 0
   02   0.002392 nanosleep({2,0}, {2,0}) = 0
   03   2.005517 exit_group(0) = ?

内存调试工具

使用memwatch进行内存调试

memwatch介绍

段错误与内存错误是C语言编程中经常碰到的问题，段错误的调试与解决在下节描述。所以内存错误是指使用动态分配的内存时出现的各种错误，比如内存泄漏（malloc分配的内存没有使用free释放掉）和缓冲区溢出（例如对越界存储动态分配的内存）是一些常见的问题。
memwatch是一个开放源代码的C语言内存错误检测工具。它可以跟踪程序中的内存泄露和错误，支持ANSI C，提供结果日志记录，能检测双重释放（double free）、错误释放（erroneous free）、没有释放的内存（unfreed memory）、溢出和下溢等。
memwatch并不是一个可以单独运行的程序，它提供一套实现动态内存管理、检测的代码，用它们来代替C库中的相关函数。它有两个文件：memwatch.h和memwatch.c。前者将malloc、free等库函数重新定义为在memwatch.c中实现的相应库函数，部分代码如下：

#define malloc(n)       mwMalloc(n,__FILE__,__LINE__)
#define strdup(n)       mwStrdup(p,__FILE__,__LINE__)
#define realloc(p,n)    mwRealloc(p,n,__FILE__,__LINE__)
#define calloc(n,m)     mwCalloc(n,m,__FILE__,__LINE__)
#define free(n)         mwFree(p,__FILE__,__LINE__)

memwatch调试实例

要使用memwatch，需要完成以下3点：

1. 在代码中加入头文件memwatch.h
2. 程序的代码与memwatch.c一起编译、链接
3. 使用gcc编译器进行编译时要定义宏MEMWATCH、MEMWATCH_STDIO，即在编译程序时增加“-DMEMWATCH -DMEMWATCH_STDIO”标志

测试代码memtest.c代码如下：

#include <stdlib.h>
#include <stdio.h>
#include "memwatch.h"

int main(void)
{
    char *ptr1;
    char *ptr2;

    ptr1 = malloc(512);
    ptr2 = malloc(512);

    ptr1[512] = 'A';
    ptr2 = ptr1;

    free(ptr2);
    free(ptr1);

    return 0;
}

其中第13行的错误为缓冲区溢出；第15行修改ptr2变量后的值，将导致第17、18行释放ptr1对应的内存两次（double-free），而原来的ptr2对应的内存没有被释放。
下面使用memwatch查看是否能检查出这些错误。

1. 源文件memtest.c在第3行中包含了头文件memwatch.h
2. Makefile内容如下：

   CC=arm-linux-gcc
   CFLAGS=-DMEMWATCH -DMEMWATCH_STDIO

   memtest: memtest.o memwatch.o
        $(CC) -o $@ $^

   %.o:%.c
        $(CC) $(CFLAGS) -c -o $@ $^
   clean:
        rm -f   memtest *.o

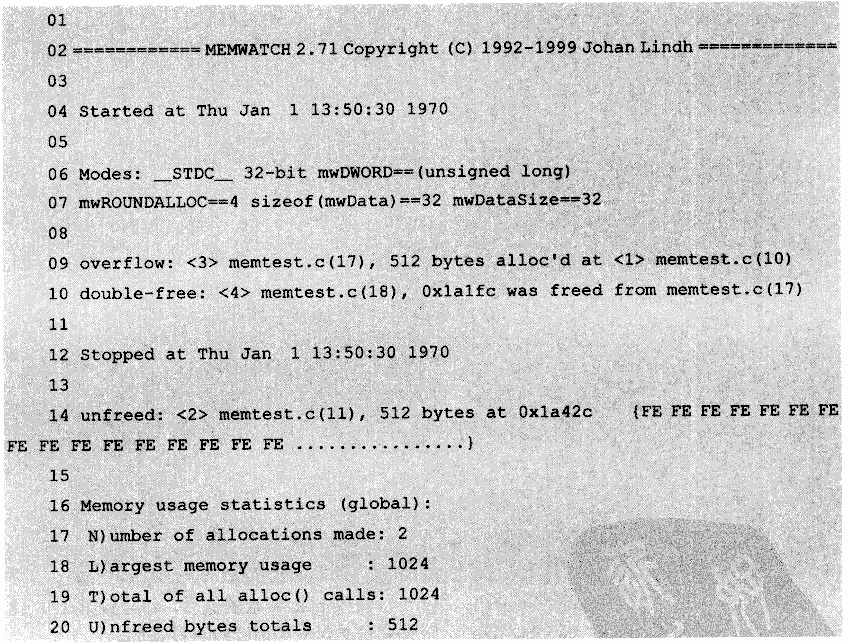

   基于该Makefile生成的可执行文件memtest，将它复制到根文件系统下运行，会生成一个记录文件memwatch.log，其内容如下图：

   第9行表示发生了缓冲区上溢，“memtest.c(17)”并不是表示在memtest.c是第17行发生了上溢，他表示这个错误是当程序执行到memtest.c的第17行“free(ptr2)”时才检测到的；“512 bytes alloc’d at <1> memtest.c(10)”表示这个出错的缓冲区大小为512字节，是在memtest.c的第10行分配的。根据这些信息查看代码，可以容易的发现是memtest.c的第13行代码导致这个错误。
   第10行表示发生了双重释放（double-free）的错误，其中的“memtest.c(18)”表示这个错误是当程序执行到memtest.c的第18行“free(ptr1)”时才检测到的；“0x1a1fc was freed from memtest.c(17)”表示首地址为0x1a1fc的内存在memtest.c的第17行已经被释放过了。
   第14行表示有一块内存没被释放（unfreed memory），“memtest.c(11),512 bytes at 0x1a42c”表示这块内存是在memtest.c的第11行分配，大小为512字节，首地址为0x1a42c。
   第16-20行是一些统计信息：第17行表示了分配了两次内存，第18行表示程序结束时能够使用的最大动态内存，第19行表示总共分配的动态内存，第20行表示未释放的内存。

其他内存工具介绍：mtrace、dmalloc、yamd

略

段错误的调试方法

使用库函数backtrace和backtrace_symbols定位段错误

访问没有权限或是不存在的内存时，会产生段错误（Segmentation fault），它很常见，比如访问空字符串等都会引起这类错误。
使用库函数backtrace和backtrace_symbols来进行栈回溯，可以知道发生错误时函数的调用关系，这不依赖于其他工具，这两个函数的原型如下：

int backtrace(void **buffer,int size);
char **backtrace_symbols(void *const buffer,int size);

C语言中，A函数调用B函数时，会在栈中保存一个地址，当B函数执行完毕后，程序返回这个地址继续执行；而这个地址处于A函数中，可以根据B函数的返回地址反向找到它的调用者A。根据栈中的返回地址向上回溯栈，一级一级的找到各个调用函数，就可以得到完整的调用关系。
backtrace函数就是利用这个原理得到这些调用关系的，它分析栈的内容，找到各级调用的返回地址，将它们保存在字符串数组buffer中，最大数目由参数size决定，它的返回值表示所确定的返回地址的数目。如果返回值小于或等于参数size，表示栈中所有的内容都被分析了；如果栈很大。要想回溯所有内容，就需要增大字符串数组buffer、增大参数size。
backtrace_symbols函数将这些返回地址转换为描述性的字符串，返回地址保存在字符串数组buffer中，参数size表示它们的数目。这些描述性的字符串的格式为：

程序名（函数名+偏移）[返回地址]

其中的“函数名”是根据返回地址找找到的函数名称，偏移是这个返回地址与这个函数的首地址之间的偏移。如果找不到函数名称，则小括号中的“（函数名+偏移）”不打印。
backtrace_symbols函数将这些描述性字符保存在一个字符串数组中，作为它的返回值。需要注意，使用完毕后这个字符串数组需要释放掉，但是它的元素（即各个字符串）不需要也不能释放。
综上所述，库函数backtrace和backtrace_symbols通常一起使用，实例代码如下：

void DebugBacktrace(void)
{
#define SIZE 100
    void *array[SIZE];
    int size,i;
    char **strings;

    size = backtrace(array,SIZE);
    fprintf(stderr,"\nBacktrace (%d deep):\n",size);
    strings = backtrace_symbols(array,size);
    for(i = 0;i < size; i++)
        fprintf(stderr,"%d: %s\n",i,strings[i]);
    free(strings);
}

这两个函数能显示正确的结果是基于一下假设的。

1. 编译程序时，gcc的优化选项是0。
2. 内联（inline）函数没有栈。
3. 尾调用的优化使得一个“stack frame”替换另一个“stack frame”

连接程序时，使用“-rdynamic”选项，这使得程序包含更多的符号（symbol）。静态（static）函数的符号没有导出来，所以使用这些函数进行回溯时无法找到静态函数的符号

段错误调试实例

当程序发生段错误时，内核会向程序发送SIGSEGV信号，这个信号的默认处理行为是使程序退出。可以修改信号处理函数，在程序退出之前就使用库函数backtrace和backtrace_symbols打印出函数的调用关系，这有助于找到出错的代码及出错原因。
这需要修改代码，只要将SIGSEGV信号的处理函数设为DebugBacktrace函数即可。代码如下：

#include <stdio.h>
#include <signal.h>
#include <execinfo.h>

void A(int a);
void B(int b);
void C(int c);
void DebugBacktrace(void);

void A(int a)
{
    printf("%d: A call B\n",a);
    B(2);
}

void B(int b)
{
    printf("%d: B call C\n",b);
    C(3);//这个函数调用将导致段错误
}

void C(int c)
{
    char *p = (char *)c;
    *p = 'A';//如果参数c不是一个可用的地址值，则这条语句导致段错误
    printf("%d: function C\n",c);
}

//SIGSEGV信号的处理函数，回溯栈，打印函数的调用关系
void DebugBacktrace(void)
{
#define SIZE 100
    void *array[SIZE];
    int size,i;
    char **strings;

    fprintf(stderr,"\nSegmentation fault\n");
    size = backtrace(array,SIZE);
    fprintf(stderr,"Backtrace (%d deep):\n",size);
    strings = backtrace_symbols(array,size);
    for(i = 0; i < size; i++)
        fprintf(stderr, "%d: %s\n",i,strings[i]);
    free(strings);
    exit(-1);
}

int main(int argc,char **argv)
{
    char a;

    //设置SIGSEGV信号的处理函数
    signal(SIGSEGV,DebugBacktrace);

    A(1);
    C(&a);

    return 0;
}

第1-27行的代码定义了A、B、C共3个函数，A调用B，B调用C。在函数C中，第24、25行的代码有漏洞，如果参数c不是一个可用的地址值，则第25行赋值语句导致段错误。在函数B中，故意使第19行调用函数C时传入一个非法地址。
第30行是信号处理函数，它通过库函数backtrace和backtrace_symbols获得并打印函数的调用关系后，退出程序（第44行）。这个函数是本实例的重点，读者可以在自己的应用程序代码中加入这个函数，然后使用第52行的函数将它设为SIGSEGV信号的处理函数。
segfault.c的Makefile如下，可以看到，编译时选项为“-g -O0”，连接时的选项为“-rdynamic”。

CC=arm-linux-gcc
CFLAGS=-g -O0
LDFLAGS=-rdynamic

segfault: segfault.o
    $(CC) $(LDFLAGS) -o $@ $^

%.o: %.c
    $(CC) $(CFLAGS) -c -o $@ $^

clean:
    rm -rf segfault *.o

执行make命令生成可执行程序segfault，运行后可以看到如下信息:

segfault
1:  A call B
2:  B call C

Segmentation fault
Backtrace (6 deep):
0: segfault(DebugBacktrace+0x30) [0x89b4]
1: /lib/libc.so.6 [0x4004bd10]
2: segfault(B+0x28) [0x893c]
3: segfault(A+0x28) [0x890c]
4: segfault(main+0x2c) [0x8a84]
5: /lib/libc.so.6(__libc_start_main+0xe4) [0x40034f14]

标号0-5行表示从下到上的函数调用关系：标号5的__libc_start_main函数调用第4行的main函数，main函数调用标号3的A函数，A函数调用标号2的B函数。B调用C时出错，这导致内核发出SIGSEGV信号，这时正常的流程被打断，信号处理函数DebugBacktrace被强行调用，标号1、0的行表示处理信号时的函数调用关系。
从这几个标号可以看出，当main函数调用A、A调用B时，出现段错误。这些调用关系可以帮助开发人员缩小定位错误的范围，在很复杂的程序中尤其如此。
从上面的输出信息“2: segfault (B + 0x28)[0x893c]”中可以知道，B函数调用的某个函数的返回地址为0x893c，这个地址前面的语句就是调用下一级函数。
单从这些调用关系还是不能直接看出是在函数C中出错，这时要用到segfault程序的反汇编代码。使用下面的指令进行反汇编：

arm-linux-objdump -D segfault > segfault.dis

反汇编文件segfault.dis的部分内容如下：

00008914<B>:
    ... ...
    8938: eb000001  b1  8944<C>
    893c: e89da808  ldmia   sp, {r3,fp,sp,pc}

可以看到，返回地址0x893c前面的代码调用函数C，所以可以确定是在函数C出错。
