嵌入式Linux系统移植之Linux内核调试技术

《嵌入式Linux应用完全开发手册》第3篇第18章总结归纳

本章目标

  1. 掌握几种调试内核的方法：printk、kgdb、分析Oops、栈回溯
  2. 使用调试工具：gdb、ddd

内核打印函数printk

printk的使用

printk函数的记录级别

调试内核、驱动最简单的方法，是使用printk函数打印信息。printk函数与用户空间的printf函数格式完全相同，它所打印的字符串头部可以加入“”样式的字符，其中n为0-7，表示这条信息的记录级别。
在内核代码include/linux/kernel.h中，下面几个宏控制了printk函数所能输出的信息的记录级别。

1
2
3
4
#define console_loglevel (console_printk[0])
#define default_message_loglevel (console_printk[1])
#define minimun_message_loglevel (console_printk[2])
#define default_console_loglevel (console_printk[3])

举例说明这几个宏的含义。
①对于printk(“…”)，只有n小于console_loglevel时，这个信息才会被打印。
②假设default_message_loglevel的值小于4，如果printk的参数开头没有“”样式的字符，则在printk函数中进一步处理前会自动加上“<4>”；
③minimun_console_loglevel是一个预设值，平时不起作用。通过其他工具来设置console_loglevel的值时，这个值不能小于minimun_console_loglevel。
④default_console_loglevel也是一个预设值，平时不起作用。它表示设置console_loglevel时的默认值，通过其他工具来设置console_loglevel的值时，会用到这个值。

minimun_console_loglevel和default_console_loglevel这两个值的作用，可以参考内核源文件kernel/printk.c的do_syslog函数。
上面代码中，console_printk是一个数组，它在kernel/printk.c中定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
/* printk's without a loglevel use this.. */
#define DEFAULT_MESSAGE_LOGLEVEL 4 /* KERN_WARNING */

/* We show everything that is MORE important than this.. */
#define MINIMUM_CONSOLE_LOGLEVEL 1 /* Minimum loglevel we let people use */
#define DEFAULT_CONSOLE_LOGLEVEL 7 /* anything MORE serious than KERN_DEBUG */
...
int console_printk[4] = {
	DEFAULT_CONSOLE_LOGLEVEL,	/* console_loglevel */
	DEFAULT_MESSAGE_LOGLEVEL,	/* default_message_loglevel */
	MINIMUM_CONSOLE_LOGLEVEL,	/* minimum_console_loglevel */
	DEFAULT_CONSOLE_LOGLEVEL,	/* default_console_loglevel */
};

在用户空间修改printk函数的记录级别

挂接proc文件系统后，读取/proc/sys/kernel/printk文件可以得知console_loglevel、default_message_loglevel、minimun_console_loglevel和default_console_loglevel这4个值。
比如执行以下命令，它的结果是“7 4 1 7”表示这4个值。

1
2
cat /proc/sys/kernel/printk
7   4   1   7

也可以直接修改/proc/sys/kernel/printk文件来改变这4个值，比如：

1
echo "1 4 1 7" > /proc/sys/kernel/printk

这使得console_loglevel被改为1，于是所有的printk信息都不会被打印。

printk函数记录级别的名称及使用

在内核代码include/linux/kernel.h中有如下代码，它们表示0-7这8个记录级别的名称。

1
2
3
4
5
6
7
8
#define	KERN_EMERG	"<0>"	/* system is unusable			*/
#define	KERN_ALERT	"<1>"	/* action must be taken immediately	*/
#define	KERN_CRIT	"<2>"	/* critical conditions			*/
#define	KERN_ERR	"<3>"	/* error conditions			*/
#define	KERN_WARNING	"<4>"	/* warning conditions			*/
#define	KERN_NOTICE	"<5>"	/* normal but significant condition	*/
#define	KERN_INFO	"<6>"	/* informational			*/
#define	KERN_DEBUG	"<7>"	/* debug-level messages			*/

在使用printk函数时，可以这样使用记录级别；

1
printk(KERN_WARNING"there is a warning here!\n");

串口控制台

串口与printk函数的关系

在嵌入式Linux开发中，printk信息常常从串口输出，这时串口被称为串口控制台。从内核kernel/printk.c的printk函数开始，往下查看它的调用关系，可以知道printk函数是如何与具体设备的输出函数挂钩的。
printk函数调用的子函数的主要脉络如下：

1
2
3
4
5
6
7
8
printk  ->
    vprintk ->
        emit_log_char   //把要打印的数据写入一个全局缓冲区（log_buf）中
        release_console_sem ->
            call_console_drivers ->
                _call_console_drivers ->
                    __call_console_drivers ->
                        con->write  //con是console_drivers链表的表项，调用具体的输出函数

对于可以作为控制台的设备，在初始化时会通过register_console函数向console_drivers链表注册一个console结构，里面有write函数指针。
以drivers/serial/s3c2410.c文件中的串口初始化函数s3c24xx_serail_initconsole为例，它的部分代码如下：

1
2
3
4
5
6
static int s3c24xx_serial_initconsole(void)
{
...
	register_console(&s3c24xx_serial_console);
	return 0;
}

第4行的s3c24xx_serial_console就是console结构，它在相同的文件中定义，部分内容如下：

1
2
3
4
5
6
7
8
9
static struct console s3c24xx_serial_console =
{
	.name		= S3C24XX_SERIAL_NAME,                  //这个宏被定义为“SAC”
	.device		= uart_console_device,                  //init进行、用户程序打开/dev/console时用到
	.flags		= CON_PRINTBUFFER,                      //打印先前在log_buf中保存的信息
	.index		= -1,                                   //表示使用哪个串口由命令行决定
	.write		= s3c24xx_serial_console_write,         //串口控制台的输出函数
	.setup		= s3c24xx_serial_console_setup          //串口控制台的设置函数
};

第5行的CON_PRINTBUFFER表示注册这个结构之后，要把log_buf缓冲区中的所有信息打印出来。这表明，在实际的硬件被初始化之前，就可以使用printk函数，只不过这时的打印信息时保存在log_buf缓冲区中，还没有真正输出。
第7行的s3c24xx_serial_console_write是串口输出函数，它会调用s3c24xx_serial_console_putchar函数将要打印的字符一个一个的从串口输出。
s3c24xx_serial_console_putchar是最底层的函数，代码如下：

1
2
3
4
5
6
7
8
static void
s3c24xx_serial_console_putchar(struct uart_port *port, int ch)
{
	unsigned int ufcon = rd_regl(cons_uart, S3C2410_UFCON);
	while (!s3c24xx_serial_console_txrdy(port, ufcon))
		barrier();
	wr_regb(cons_uart, S3C2410_UTXH, ch);
}

从上面的代码可以知道，从串口输出printk打印信息时，是一个一个字符地发送、等待发送完成、发送、接着等待，…，效率很低。调试完毕后，通常需要将printk信息去掉。

设置内核命令行参数使用串口控制台

在使用U-Boot时，设置了命令行参数“console=ttySAC0”，它使得printk的信息从串口0输出。
内核是怎样根据这些命令行参数确定printk的输出设备呢，在kernel/printk.c中有如下代码：

1
__setup("console=",console_setup);

内核开始执行时，发现形如“console=…”的命令行参数时，就会调用console_setup函数进行解析。对于命令行参数“console=ttySAC0”，它会解析出：设备名（name）为ttySAC，索引（index）为0，这些信息被保存在类型为console_cmdline、名称为console_cmdline的全局数组中。
在后面使用“register_console(&s3c24xx_serial_cosole)”注册控制台时，会将s3c24xx_serial_cosole结构与console_cmdline数组中的设备进行比较，发现名字、索引相同。
①s3c24xx_serial_console结构中名字（name）为S3C24XX_SERIAL_NAME，即“ttySAC”，而根据“console=ttySAC0”解析出来的名字也是“ttySAC”。
②s3c24xx_serial_console结构中索引为-1，表示使用命令行中解析出来的索引0，表示串口0。
综上所述，命令行参数“console=ttySAC0”决定printk信息将通过s3c24xx_serial_console结构中的相关函数，从串口0输出。
最后，既然printk输出的信息是先保存在缓冲区log_buf中，那么也可以读取log_buf以获得这些信息：系统启动后，想查看printk信息时，直接运行dmesg命令即可。通过其他非串口的手段（ssh、telnet）登录系统时，也可以使用dmesg查看printk信息。

内核源码级别的调试方法

内核调试工具KGDB的作用与原理

KGDB介绍

KGDB是一个源码级别的Linux内核调试器。使用KGDB调试内核时，需要结合GDB一起使用。它们使得调试内核就像调试调试应用程序一样，可以在内核代码中设置断点、一步一步地执行指令、观察变量的值。
使用KGDB时，需要两台机器，即主机和目标机，两者通过串口线相连。要调试的内核需要增加KGDB功能，它在目标机上运行，GDB在主机上运行。串口线被GDB用来与内核通信。
KGDB是一个内核补丁，目前支持i386、x86_64、ppc、s390、ARM等架构。将内核打上KGDB补丁后才能够使用GDB来调试。

KGDB的原理

安装KGDB调试环境需要为Linux内核加上kgdb补丁，补丁实现GDB远程调试所需要的功能，包括命令处理、陷阱处理及串口通信3个主要的部分。KGDB补丁的主要作用是在Linux内核中添加一个调试stub。调试stub是Linux内核中的一小段代码，是运行GDB的开发机和所调试内核之间的一个媒介。GDB和调试stub之间通过GDB串行协议进行通信。GDB串行协议是一种基于消息的ASCII码协议，包含了各种调试命令。当设置断点时，KGDB将断点的指令替换为一条trap指令，当执行到断点时控制权就转移到调试stub中去。此时，调试stub的任务就是使用远程串行通信协议将当前环境传送给GDB，然后从GDB处接收命令。GDB命令告诉stub下一步做什么，当stub收到继续执行的命令时，将恢复程序的运行环境，把对CPU的控制权重新交给内核。
KGDB补丁给内核添加以下3个部件。

  1. GDB stub
    GDB stub被称为调试桩机（简称stub），是KGDB调试器的核心。它是Linux内核中的一小段代码，用来处理主机上GDB发来的各种请求；并且在内核处于被调试状态时，控制目标板上的机器。
  2. 修改异常处理函数
    当这个异常发生时，内核将控制权交给KGDB调试器，程序进入KGDB提供的异常处理函数中。在里面，可以分析程序的各种情况。
  3. 串口通信
    GDB和stub之间通过GDB串行协议进行通信。它是基于消息的ASCII码协议，包含了各种调试命令。
    除串口外，也可以使用网卡进行通信。
    以设置内核断点为例说明KGDB与GDB之间的工作过程。设置断点时，KGDB修改内核代码，将断点位置的指令替换成一条异常指令（在ARM中这是一条未定义的指令）。当执行到断点发生异常时，控制权将转移到stub的异常处理函数中。此时，stub的任务就是使用GDB串行通信协议将当前环境传送给GDB，然后从GDB接收命令，GDB命令告诉stub下一步该做什么。当stub收到继续执行的命令时，将恢复原来替换的指令、恢复程序的运行环境，把对CPU的控制权重新交还给内核。

给内核添加KGDB功能支持S3C2410/S3C2440

给内核添加KGDB补丁

略

修改补丁本身带入的错误

略

编写S3C2410/S3C2440的KGDB串口函数

目前的KGDB补丁不支持S3C2410/S3C2440的串口，需要自己编写相关函数。可以参考arch/arm/mach-pxa/kgdb-serial.c，在arch/arm/mach-s3c2410/目录下也建立一个kgdb-serial.c文件。
KGDB只需要3个函数：初始化函数、发送单字符函数、接收单字符函数。然后将它们填入同一文件中，一个名为kgdb_io_ops的struct kgdb_io结构中。

  1. 串口初始化函数
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    static int kgdb_serial_init(void)
    {
        struct clk *clock_p;
        u32 pclk;
        u32 ubrdiv;
        u32 val;
        u32 index = CONFIG_KGDB_PORT_NUM;

        clock_p = clk_get(NULL,"pclk");
        pclk = clk_get_rate(clock_p);

        ubrdiv = (pclk / (UART_BAUDRATE * 16)) - 1;

        /*
            设置GPIO用作串口，并且禁止内部上拉
            GPH2 GPH3 用作TXD0、RXD0
            GPH4 GPH5 用作TXD1、RXD1
            GPH6 GPH3 用作TXD2、RXD2
        */
        if(index < MAX_PORT)
        {
            index = 2 + index * 2;

            val = inl(S3C2410_GPHUP) | (0x3 << index);
            outl(val,S3C2410_GPHUP);

            index *= 2;
            val = (inl(S3C2410_GPHCON) & ~(~(0xF << index))) |  \
                  (0xA << index);
            outl(val,S3C2410_GPHCON);
        }
        else
        {
            return -1;
        }

        //8N1(8个数据位，无校验位，1个停止位)
        wr_reg1(CONFIG_KGDB_PORT_NUM,S3C2410_ULCON,0x03);

        //中断/查询方式，UART时钟源为PCLK
        wr_reg1(CONFIG_KGDB_PORT_NUM,S3C2410_UCON,0x3c5);

        //使用FIFO
        wr_reg1(CONFIG_KGDB_PORT_NUM,S3C2410_UFCON,0x51);

        //不使用流控
        wr_reg1(CONFIG_KGDB_PORT_NUM,S3C2410_UMCON,0x00);

        //设置波特率
        wr_reg1(CONFIG_KGDB_PORT_NUM,S3C2410_UBRDIV,ubrdiv);

        return 0;
    }
    要使用串口，需要选择相关的GPIO引脚用作串口，并且设置串口的数据格式、时钟源、波特率等。
  2. 发送单字符函数
    1
    2
    3
    4
    5
    6
    7
    8
    static void kgdb_serial_putchar(u8 c)
    {
        /*等待，知道发送缓冲区中的数据已经全部发送出去*/
        while(!(rd_regb(CONFIG_KGDB_PORT_NUM,S3C2410_UTRSTAT) & S3C2410_UTRSTAT_TXE));

        /*向UTXH寄存器中写入数据，UART即自动将它发送出去*/
        wr_regb(CONFIG_KGDB_PORT_NUM,S3C2410_UTXH,c);
    }
  3. 接收单字符函数
    1
    2
    3
    4
    5
    6
    7
    8
    static int kgdb_serial_getchar(void)
    {
        /*等待，直到接收缓冲区中有数据*/
        while(!(rd_regb(CONFIG_KGDB_PORT_NUM,S3C2410_UTRSTAT) & S3C2410_UTRSTAT_RXDR));

        /*直接读取URXH寄存器，即可获得接收到的数据*/
        return rd_regb(CONFIG_KGDB_PORT_NUM,S3C2410_TRXH);
    }
  4. 使用这些函数构建kgdb_io_ops结构。
    1
    2
    3
    4
    5
    struct kgdb_io kgdb_io_ops = {
        .init = kgdb_serial_init,
        .read_char = kgdb_serial_getchar,
        .write_char = kgdb_serial_putchar,
    };
    kgdb_io_opsj结构将在kernel/kgdb.c中被用到，这个结构封装了开发板相关的串口操作函数。其他的KGDB代码都是具体开发板无关的。

修改内核配置文件、Makefile

  1. 修改arch/arm/mach-s3c2410/Makefile，将新增的kgdb-serial.c文件编译进内核。

    1
    + obj-$(CONFIG_KGDB_S3C24XX_SERIAL) += kgdb-serial.o

  2. 上面的CONFIG_KGDB_S3C24XX_SERIAL是新加的配置项，是修改配置文件lib/Kconfig.kgdb来支持它。
    修改了4个地方，下面的修改内容仿照补丁文件的格式，首字母为“-”的行表示是老文件中的代码，首字母为“+”的行表示是新文件中的代码。
    ①在“Method for KGDB communication”下增加一个选择项

    1
    2
    3
    4
    choice
        prompt "Method for KGDB communication"
        depends on KGDB
    +   default KGDB_S3C24XX_SERIAL if ARCH_S3C2410

    ②用来配置KGDB_S3C24XX_SERIAL选项

    1
    2
    3
    4
    5
    +   config KGDB_S3C24XX_SERIAL
    +   bool "KGDB: On the S3C24XX serial port"
    +   depends on ARCH_S3C2410
    +   help
    +       Enables the KGDB serial driver for s3c24xx

    ③配置KGDB_S3C24XX_SERIAL后，也可以设置KGDB所用的串口的波特率

    1
    2
    3
    4
    5
    6
    config KGDB_BAUDRATE
            int "Debug serial port baud rate"
            depends on (KGDB_8250 && KGDB_SIMPLE_SERIAL) || \
                    KGDB_MPSC || KGDB_CPM_UART || \
    -               KGDB_TXX9 || KGDB_PXA_SERIAL || KGDB_AMBA_PL011
    -               KGDB_TXX9 || KGDB_PXA_SERIAL || KGDB_AMBA_PL011 || KGDB_S3C24XX_SERIAL

    ④配置KGDB_S3C24XX_SERIAL后，也可以设置KGDB使用哪个串口，默认使用第1个

    1
    2
    3
    4
    5
    6
    7
    8
    config KGDB_PORT_NUM
            int "Serial port number for KGDB"
            range 0 1 if KGDB_MPSC
            range 0 3
    -       depends on (KGDB_8250 && KGDB_SIMPLE_SERIAL) || KGDB_MPSC || KGDB_TXX9
    -       default "1"
    +       depends on (KGDB_8250 && KGDB_SIMPLE_SERIAL) || KGDB_MPSC || KGDB_TXX9 || KGDB_S3C24XX_SERIAL
    +       default "0"

  3. 配置内核，使能KGDB功能
    执行“make menuconfig”来配置内核，如下配置以使能KGDB功能

    1
    2
    3
    4
    5
    6
    7
    Kernel hacking --->
        [*]KGDB: kernel debugging with remote gdb   //表示使能KGDB
        [*]KGDB: Console messages through gdb       //表示控制台信息（printk）会发送到GDB
            Method for KGDB communication (KGDB: On the S3C24XX serial port) --->   //S3C24XX串口
            <>KGDB: On ethernet (NEW)
            (115200) Debug serial port baud rate (NEW)      //波特率115200
            (0) Serial port number for KGDB (NEW)           //使用第一个S3C24XX串口

    然后执行“make uImage”即可生成内核vmlinux、arch/arm/boot/uImage。

结合可视化图形前端DDD和GDB来调试内核

DDD介绍与安装

略

GDB介绍及安装

通过GDB这类调试器，程序员可以知道一个程序执行时内部动作过程，可以知道一个程序崩溃时发生了什么事。
GDB可以完成以下4个主要功能，这可以帮助程序员捕捉到程序的错误。

  1. 启动程序，并指定各类能够影响程序运行的参数。
  2. 使程序在指定条件下停止运行。
  3. 当程序停止时，观察各种状态，检查发生了什么事情
  4. 修改程序的执行参数，比如修改某个变量，这使得查错时可以试验各种参数。
    GDB支持多种编程语言，可以调试用c/c++、Modula-2和Fortan等语言编写的程序。GDB是基于命令行的，GDB启动后，在它的控制界面使用各种命令进行操作。
    Ubuntu 7.10自带的GDB工具是基于X86系列的，需要自己下载源码为ARM平台编译的一个GDB工具，为便于区分，将它命名为arm-linux-gdb。
    1
    2
    3
    4
    5
    tar xjf gdb-6.7.tar.bz2
    cd gdb-6.7/
    ./configure --target=arm-linux
    make
    sudo make install

使用arm-linux-gdb 调试内核（命令行方式）

先启动支持KGDB的内核，然后在主机上启动arm-linux-gdb。

  1. 启动内核
    要使用KGDB功能，需要增加两个命令参数，：console=kgdb和kgdbwait。前者表示内核打印信息会被发送给GDB，即通过什么增加的kgdb-serial.c中的相关函数进行发送；后者表示内核启动时先停住，等待GDB的连接。
    假设将上面编译好的内核uImage放在/work/nfs_root目录下，则可以在U-Boot上使用以下命令设置命令行参数、启动内核。
    1
    2
    3
    set bootargs noinitrd root=/dev/mtdblock 2 console=kgdb kgdbwait
    nfs 0x31000000 192.168.1.57:/work/nfs_root/uImage
    bootm 0x31000000
    这时可以看到以下启动信息：
    1
    2
    3
    Starting kernel ...
    Uncompressing
    Linux .......................................done,booting the kernel.
    内核在等待主机arm-linux-gdb的连接。
  2. 启动arm-linux-gdb
    启动arm-linux-gdb之前，先退出刚才操作U-Boot所用的工具，因为arm-linux-gdb也要使用这个串口。
    然后在主机上进入内核目录，启动arm-linux-gdb，可以执行以下命令：
    1
    2
    cd /work/system/linux-2.6.22.6
    sudo arm-linux-gdb ./vmlinux

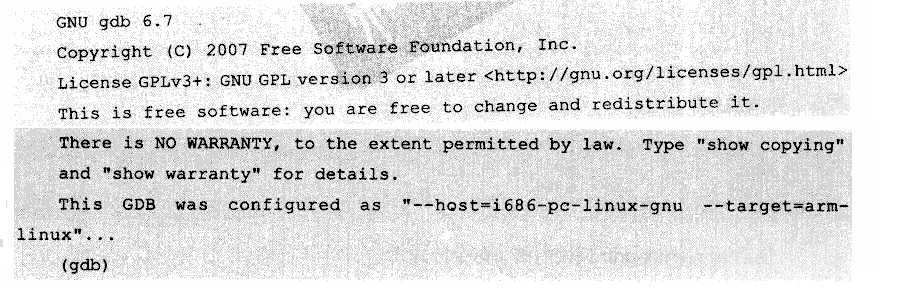

    这时会看到arm-linux-gdb的启动信息，进入控制界面：
    img not found
    最后，执行两个命令设置口、连接目标板。
    1
    2
    (gdb) set remotebaud 115200
    (gdb) target remote /dev/ttyS0
    这时就会看到如下信息，表明已经连接上目标板，目标板在kernel/kgdb.c的1775行暂停运行。
    1
    2
    3
    4
    Remote debugging using /dev/ttyS0
    0xc0067a28 in breakpoint () at kernel/kdb.c:1775
    1775            atomic_set(&kgdb_setting_breakpoint,1);
    (gdb)
    现在就可以使用GDB的命令控制内核的执行、进行调试了。比如输入n命令执行下一条指令，输入c命令全速运行，输出q命令退出。
    为了避免每次启动arm-linux-gdb时手工设置串口、连接目标板，可以在内核目录建立一个名为“.gdbinit”文件，内容如下：
    1
    2
    set remotebaud 115200
    target remote /dev/ttyS0

通过DDD调用arm-linux-gdb来调试内核（图形界面）

略
